Ejercicio: acelerar el acceso a un WMS

Note

Autores:

Licencia:

Excepto donde quede reflejado de otra manera, la presente documentación se halla bajo licencia Creative Commons Reconocimiento Compartir Igual

Primera parte: acceder a un servicio de ortoimágenes

Supongamos que trabajamos en una oficina con un acceso restringido a Internet. Vamos a crear un proxy a la capa orto5m ofrecida por el Institut Cartogràfic Català en su servicio de ortofotos y mapas raster http://shagrat.icc.es/lizardtech/iserv/ows. En concreto vamos a trabajar sobre la zona de la ciudad de Girona y alrededores con las siguientes coordenadas de rectángulo máximo:

  • Longitud mínima 2.67
  • Latitud mínima: 41.88
  • Longitud máxima: 2.97
  • Latitud máxima: 42.07

Segunda parte: cachear un servicio de ortoimágenes

En nuestra oficina hay un cierto número de técnicos que necesitan acceder a diario a un servicio de ortoimágenes por WMS. Sería muy conveniente que pudiéramos almacenar una cache de dicho servicio para que el acceso a esta información fuera más rápida y eficiente, ahorrando además una considerable cantidad de ancho de banda a nuestra organización (y procesamiento al ICC).

Trabajaremos con el mismo servidor, capa y extensión del ejercicio anterior por lo que el service configurado nos servirá sin hacer cambios.

El ejercicio por tanto consiste en crear una configuración de MapProxy que ofrezca una capa que almacene caches en los sistemas EPSG:900913 y EPSG:4326 de esta capa del servicio WMS del ICC para la zona delimitada. El servidor WMS debe ofrecer además de estos dos sistemas de referencia, también en el más estándar EPSG:3857 y también en UTM31N, es decir en EPSG:25831.

Tip

Resulta conveniente definir en el origen los dos sistemas de coordenadas soportados por el servidor WMS EPSG:4326 y EPSG:2581.

Attention

Con esta configuración recomendada, ¿qué cache se rellenará al pedir teselas en el sistema EPSG:900913? ¿Sabrías decir por qué?

Como nuestros técnicos usan a menudo cartografía en coordenadas UTM, sería interesante que crearas una cache expresamente para ese sistema de coordenadas, de forma que MapProxy no tenga que reproyectar las teselas todo el tiempo.

TMS de la ortofoto del ICC

TMS de la ortofoto del ICC

Tercera parte: cachear las teselas de OpenStreetMap

OpenStreetMap es la mayor base de datos de información geográfica generada por la comunidad. Este proyecto proporciona teselas que podemos utilizar en nuestros proyectos, siempre que sigamos su licencia.

El ejercicio consiste en añadir a nuestro servicio para la zona de Girona una nueva capa con las teselas de OSM. Para ello definiremos una nueva capa, un nuevo servicio, una nueva cache y un nuevo grid de acuerdo a las especificaciones de OSM. Podemos usar como base la configuración que ofrece el proyecto en su wiki.

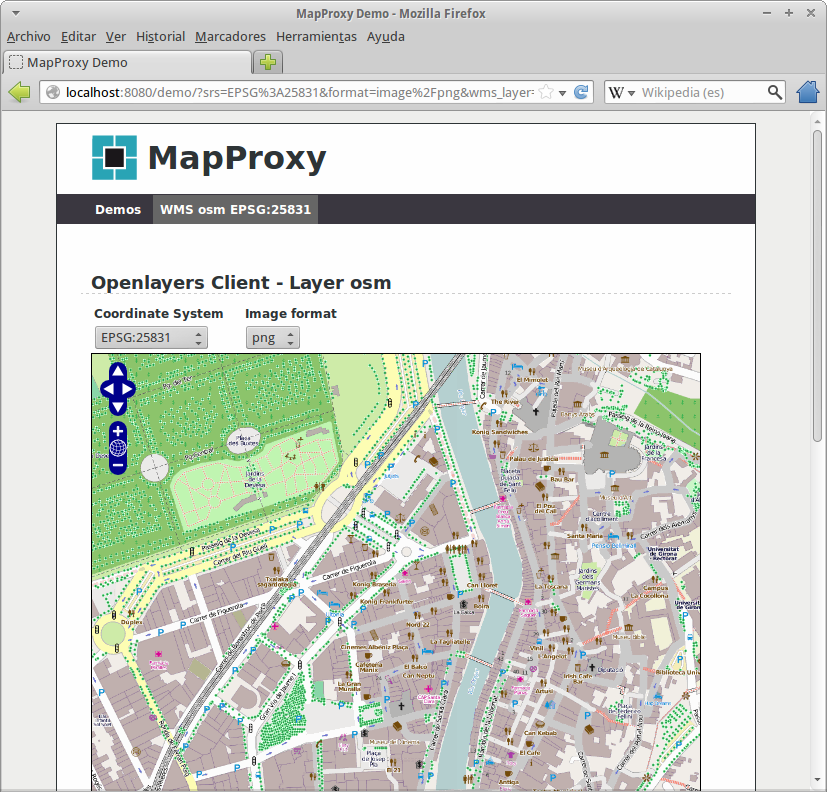

WMS de OpenStreetMap servido en UTM 31N

WMS de OpenStreetMap servido en UTM 31N
